一、 設備配置

該焊接設備常規配置如下：

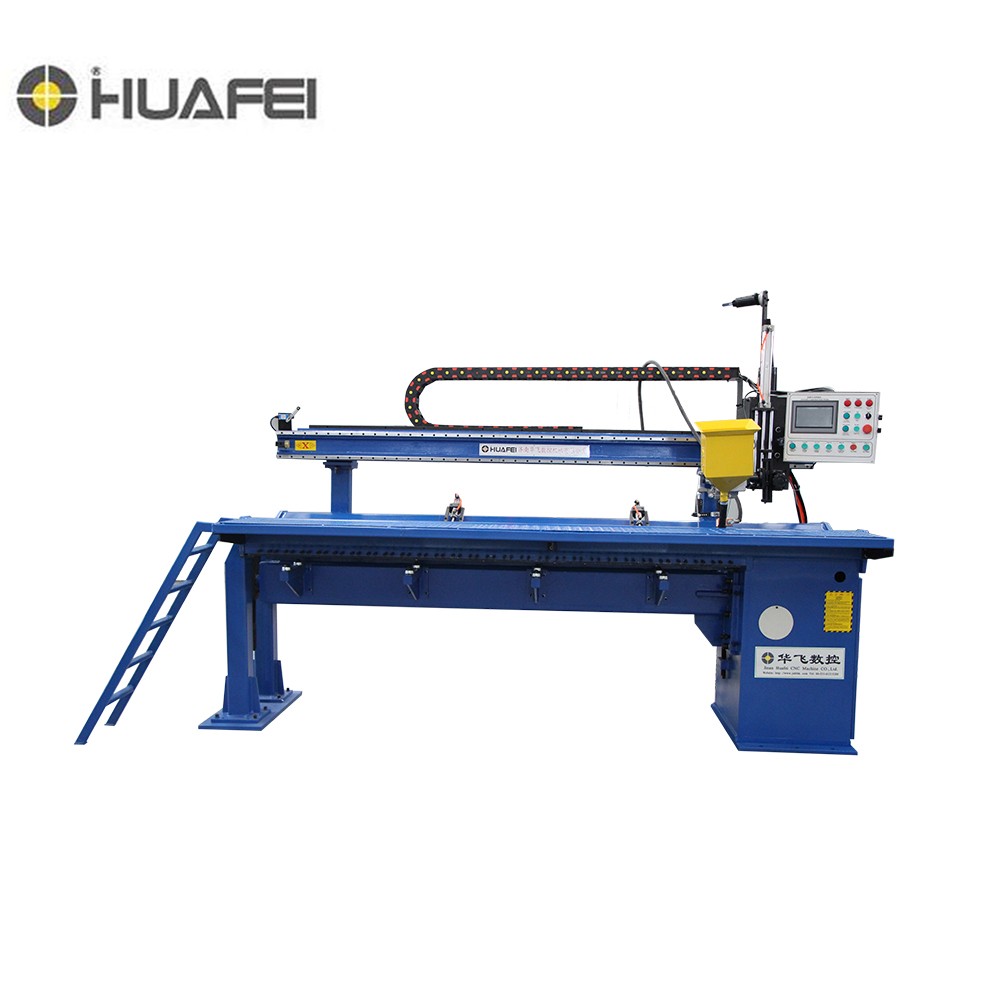

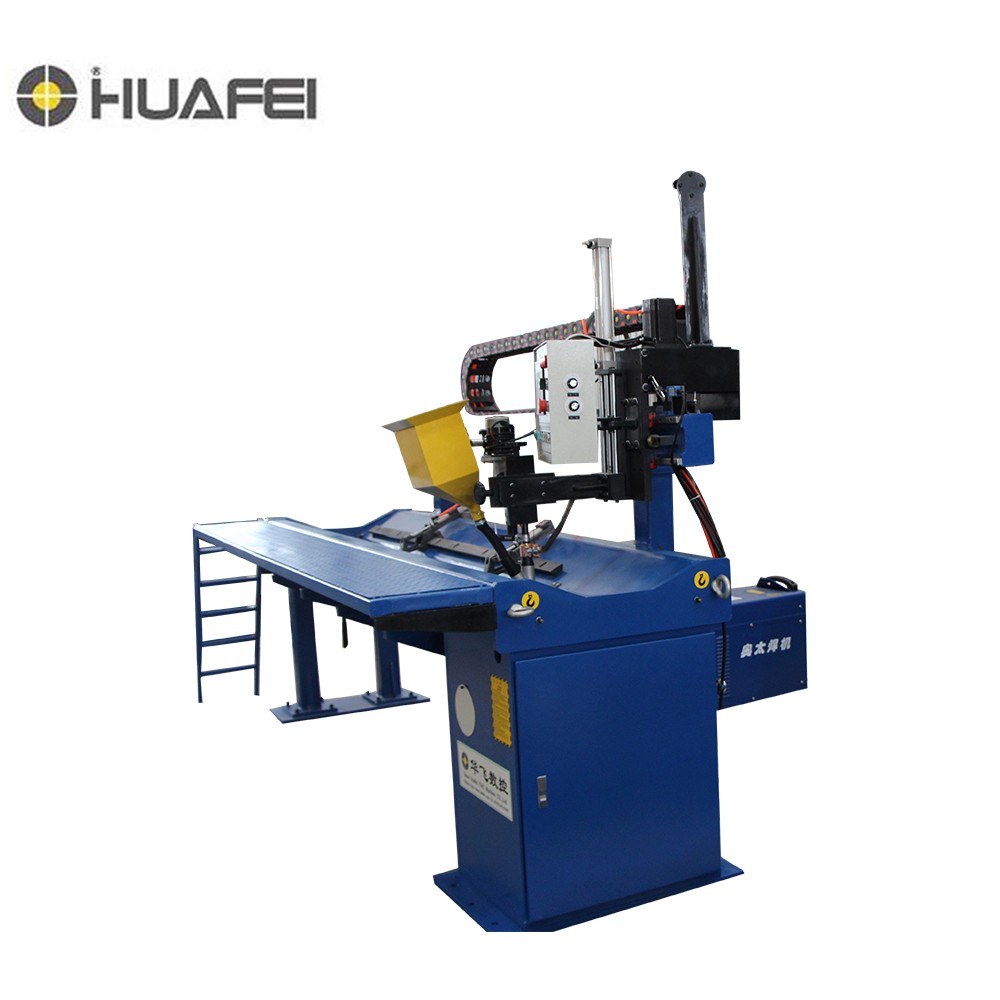

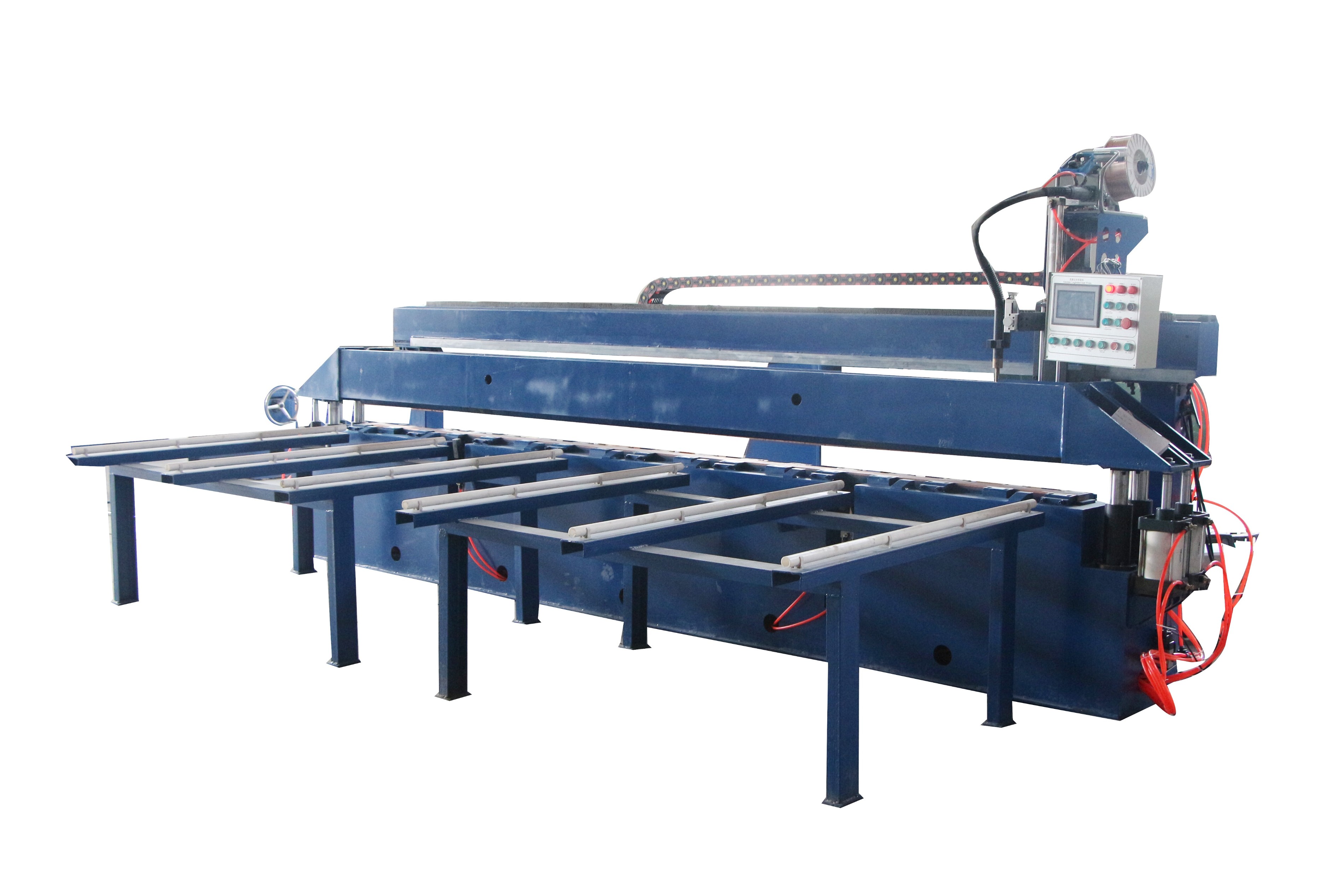

1） 3米拼板自動焊接專機 PB-第三代   1套

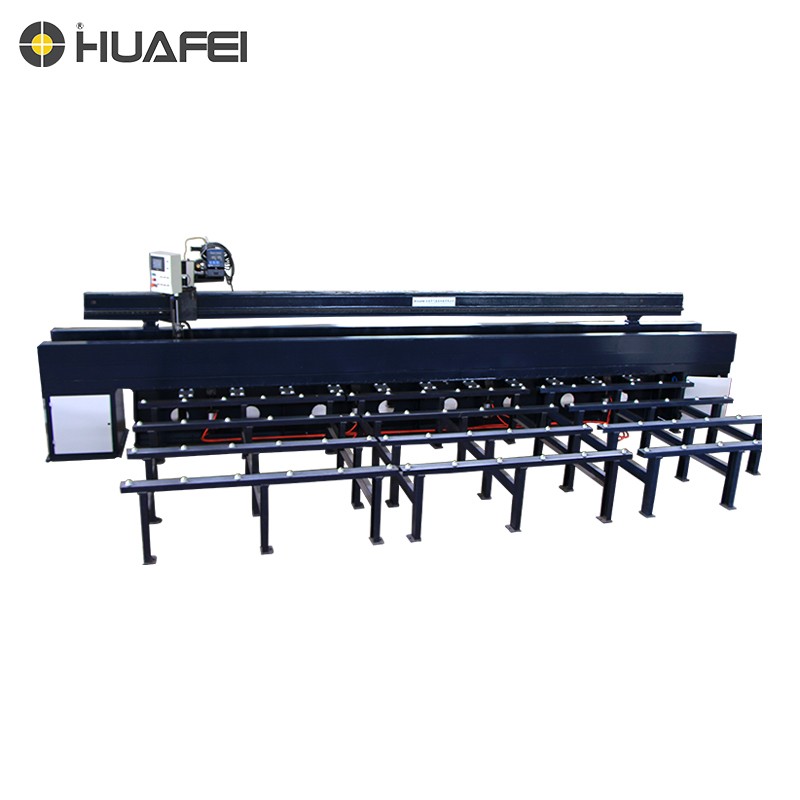

2） 送料（出料）平臺   各1臺

3） 氣路系統     1套

4） 電氣控制系統      1套

5） 國內或者國際品牌焊機       1套

二、 適用范圍及焊接特點

1. 適用范圍：厚度0.8mm-3mm（厚度＜1.5mm的工件，焊接成品一米內允許有一個焊接缺陷），焊接長度3000mm

2. 工件材質：鋁、不銹鋼

3. 工件狀態：工件焊接面平整,對接無間隙

4. 工件表面狀態：無油污、銹蝕等

5. 開始焊接前無需電焊，焊接過程中焊縫不會開裂

三、 工作原理

1）、送料平臺   長度3米，寬度1.5米

   托料輸送萬向球輥道用于拖持和輸送工件，通過人工推動工件，作為從動部件，保證了對工件的良好輸送能力。

2）、主體結構

主要由機座、琴鍵夾具、橫梁及行走小車、焊縫對中裝置、焊槍到位機構及調節機構、人行平臺等組成。并配置相應的電纜總成、氣管、水管等

3）、技術參數

4）、配置特點

a) 工件壓緊采用兩側氣缸帶動升降座的壓緊方式，簡單可靠。升降座上安裝有黃銅琴鍵及調整裝置，可實現兩側琴鍵橫向調整；壓緊琴鍵寬度在400-500mm之間，保證其整體的直線度和平整度。

b) 具有焊接對中裝置，便于實現工件與銅襯墊成型槽之間的對中；

c) 采用控制臺操作方式，操作方便、靈活；

d) 電纜安裝在坦克鏈保護套內，運行協調穩定；

e) 焊接對接處采用水冷襯墊，確保焊縫可靠成型和連續工作；

5）、主要結構及功能

1.機座

機座為鋼結構件，采用優質鋼組焊后去應力處理，具有足夠的剛性和強度，能滿足整機的要求,其底腳可用地腳螺栓固定于基礎上。

3.橫梁、小車

在左夾具體上固定橫梁，橫梁側面上、下有高精度直線導軌，頂面安裝齒條，小車在橫梁導軌上移動。由于采用直線導軌，小車運行輕便靈活。小車運行由伺服電機經減速器，再經齒輪、齒條實現直線運動。小車行走速度為0～3000mm/min。

4.壓緊系統

由換向閥、鎖緊回路、氣缸、氣管等組成。

5焊槍到位和調節機構

焊槍到位機構安裝在橫移小車上，由氣缸驅動，方便焊接時焊槍的快速到位。十字拖板安裝在到位機構上。在外層拖板的移動塊上固定支承板、焊槍座、焊槍等部件

十字拖板也可用于調節焊槍水平和垂直初始位置，調整行程100X100mm，保證焊槍到達預焊位置。

5.人行平臺

在壓緊梁橫梁另一側設有走臺，供操作人員工作及檢修時方便行走，外側設有護欄，確保操作人員的安全。

6）、電氣控制系統

整機電氣控制系統采用集中控制和遠控相結合的控制方式，主要有電控箱、操作箱，可在行走平臺上操作。

小車運動采用交流伺服電機無級調速，起動力矩大，速度平穩，在網路電壓波動±10％時，焊接速度波動值不超過±3％。

焊接操作控制箱安裝在焊車行走機構上，方便焊接操作。上有速度調整旋鈕、數字速度顯示裝置，各種調整按鈕和自動焊接按鈕、故障急停、電源和報警指示等功能，電氣控制分為調整和焊接兩種狀態，在“自動”狀態下可實現焊接過程的自動完成，焊接參數可實現過程隨時調整。

四、 關鍵件清單
